برج خنک کننده (Cooling Tower) یک دستگاه مبدل حرارتی صنعتی است که با استفاده از فرآیند تبخیر آب، گرمای اضافی چیلرها و تجهیزات صنعتی را جذب کرده و به هوای آزاد منتقل میکند. این مقاله جامع برای مدیران فنی، مهندسان تأسیسات و صاحبان صنایع تدوین شده تا با شناخت دقیق عملکرد، انواع مدار باز و بسته، روشهای محاسباتی و نکات نگهداری کولینگ تاور، هزینههای انرژی و استهلاک تجهیزات خود را به حداقل برسانند. در ادامه، تمام فاکتورهای کلیدی برای انتخاب، عیبیابی و بهینهسازی این تجهیزات کاربردی را بررسی میکنیم.
برج خنک کننده و سیستم ساختاری آن
یک سیستم مهندسی پیچیده و هماهنگ است که هر جزء آن برای حداکثر کردن انتقال حرارت از طریق تبخیر طراحی شده. درک دقیق اجزای ساختاری کمک میکند تا هم موقع خرید انتخاب هوشمندانهتری داشته باشید و هم در زمان نگهداری، مشکلات را سریعتر شناسایی کنید. در بسیاری از پروژههای ساخت سردخانه صنعتی، برجهای خنک کننده بهعنوان بخش جداییناپذیر سیستم خنکسازی در نظر گرفته میشود. این درصورتی است که کندانسور چیلر آب خنک باشد.

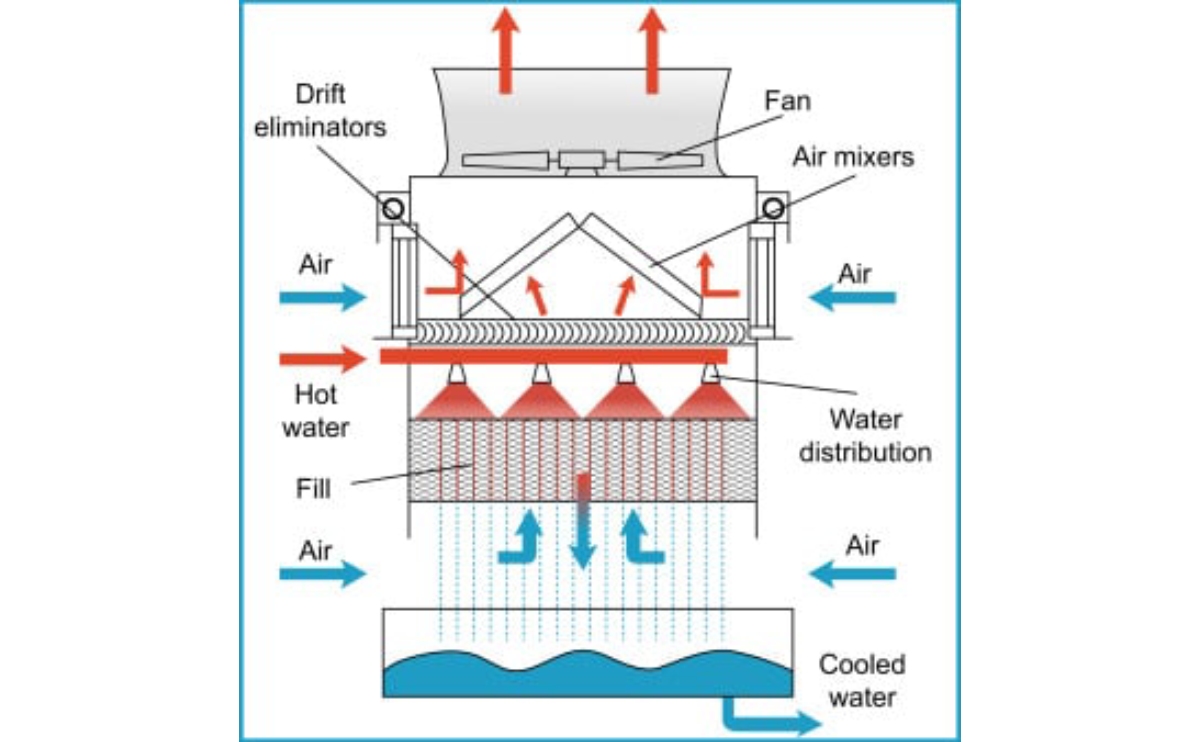

اجزای اصلی سیستم ساختاری برج خنک کننده
۱. بدنه و ساختار خارجی (Casing)

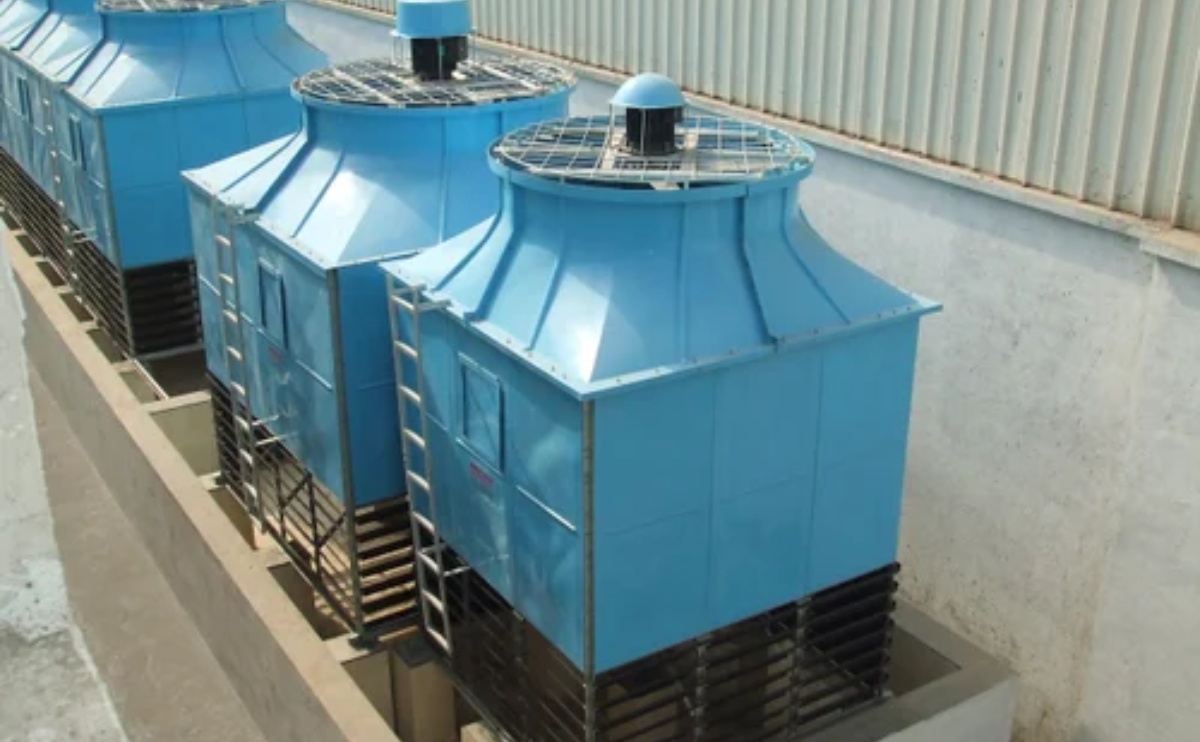

بدنه برج معمولاً از فایبرگلاس (GRP)، گالوانیزه یا استیل ضدزنگ ساخته میشود. فایبرگلاس به دلیل وزن سبک، مقاومت عالی در برابر خوردگی، UV و رطوبت، در اکثر پروژههای ایرانی محبوبترین گزینه است. این بدنه باید در برابر بادهای شدید، بار برف و لرزش فن مقاوم باشد.
۲. مخزن کف (Cold Water Basin)
محل جمعآوری آب خنکشده. این بخش باید ضدآب، مقاوم در برابر رسوب و جلبک باشد. در مدلهای مدرن، طراحی شیبدار و دریچههای تخلیه آسان، تمیزکاری را خیلی سادهتر کرده است.
۳. پکینگ یا media پرکننده (Fill Media)
قلب تپنده برج! پکینگها صفحات یا بلوکهایی (معمولاً PVC) هستند که سطح تماس آب با هوا را به شدت افزایش میدهند. کیفیت پکینگ مستقیماً روی راندمان تبخیر و مصرف آب تأثیر میگذارد. پکینگهای با طراحی مارپیچ یا مورب، عملکرد بهتری در شرایط آب و هوایی متنوع ایران دارند.
۴. سیستم پخش آب (Water Distribution System)
شامل لولهها، هدرها و نازلهای اسپری. وظیفه این بخش، پخش یکنواخت آب گرم روی پکینگهاست. گرفتگی نازلها یکی از شایعترین مشکلات است که باعث کاهش راندمان و نقاط داغ (Hot Spots) میشود.
۵. قطرهگیر (Drift Eliminators)
صفحات یا مشهایی که مانع خروج قطرات آب همراه با هوای مرطوب میشوند. این قطعه نه تنها مصرف آب را کاهش میدهد، بلکه از پخش آلایندهها و رسوب در محیط اطراف جلوگیری میکند موضوع مهمی برای رعایت استانداردهای زیستمحیطی.
۶. فن و موتور (Fan & Drive System)
فنهای Axial (محوری) معمولاً در بالای برج قرار میگیرند (Induced Draft) و هوا را به سمت بالا میکشند. موتورهای با راندمان بالا و سیستم تسمه یا مستقیم، مصرف برق را بهینه میکنند. در برجهای بزرگ، کنترل سرعت فن (VFD) صرفهجویی قابل توجهی ایجاد میکند.
۷. ورودیهای هوا (Air Inlets & Louvers)
لوورها هوا را به داخل هدایت میکنند و در عین حال از ورود زباله، پرندگان و حشرات جلوگیری میکنند.
برج خنک کننده (Cooling Tower) چیست؟
کولینگ تاور، یکی از حیاتیترین تجهیزات در تاسیسات سرمایشی، سیستم تهویه مطبوع ساختمانی و پروژههای صنعتی است. وظیفه اصلی این دستگاه، دفع حرارت جذبشده از فرآیندهای صنعتی به محیط بیرون است. در بسیاری از سیستمهای صنعتی، استفاده از هوای آزاد برای خنککردن آب داغ امکانپذیر نیست یا هزینه انرژی بسیار بالایی دارد. این برج با بهرهگیری از گرمای نهان تبخیر آب (Latent Heat of Evaporation)، بیشترین میزان بازدهی برودتی را با کمترین میزان مصرف انرژی فراهم میسازد.

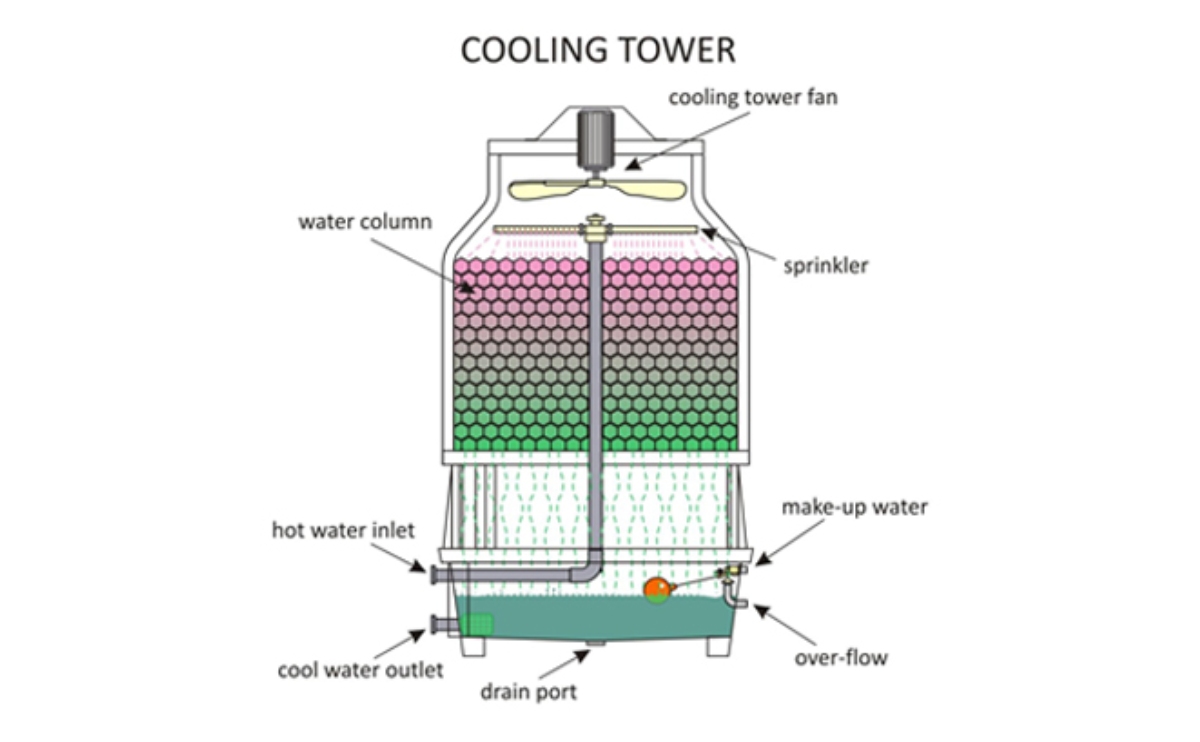

عملکرد کولینگ تاور چگونه است؟
عملکرد برج خنککننده بر پایه یک اصل فیزیکی ساده اما بسیار کارآمد استوار است: سرمایش تبخیری. این فرآیند دقیقاً مانند عرق کردن بدن انسان برای کاهش دما عمل میکند.
مراحل چرخه خنکسازی در کولینگ تاور به شرح زیر است:
- ورود آب گرم: آب داغ خروجی از چیلر یا تجهیزات صنعتی با فشار وارد برج میشود.
- پاشش و توزیع آب: آب توسط نازلهای مخصوص روی سطوح پرکننده یا پکینگ (Pack) اسپری میشود تا قطرات آب خرد شده و سطح تماس آن با هوا به حداکثر برسد.
- تبخیر و جذب حرارت: فنهای برج، جریان هوای محیط را از لابلای پکینگها عبور میدهند. در اثر تماس مستقیم آب و هوا، درصد کمی از آب (حدود ۱ تا ۲ درصد) تبخیر میشود. این تبخیر باعث میشود آب باقیمانده گرمای خود را از دست بدهد و به شدت خنک شود.
- تخلیه هوای مرطوب: هوای گرم و مرطوب از بالای برج خارج شده و آب خنکشده در مخزن پایین (تشتک) جمعآوری و مجدداً به سیستم پمپاژ میشود.
انواع برج خنک کننده
برجهای خنککننده بر اساس نوع مدار جریان سیال، جهت وزش هوا و نحوه ایجاد جریان هوا دستهبندی میشوند:
۱. تقسیمبندی بر اساس نوع مدار (باز یا بسته)
- مدار باز (Open Circuit): آب پاشیدهشده مستقیماً با هوای محیط تماس دارد. این مدل بالاترین راندمان و کمترین هزینه ساخت را دارد، اما آب در معرض آلودگی، رسوب و جلبک قرار میگیرد.
- مدار بسته (Closed Circuit): سیال اصلی (آب یا گلیکول) داخل کویلهای فلزی مسدود جریان دارد و آب برج روی کویلها اسپری میشود. این مدل مانع آلودگی آب مدار اصلی شده و برای صنایع حساس مناسب است.
۲. تقسیمبندی بر اساس جهت جریان هوا و آب
- جریان مخالف (Counterflow): هوا از پایین به سمت بالا حرکت کرده و آب از بالا به پایین میریزد. این الگوی جریان بالاترین راندمان انتقال حرارت را دارد.
- جریان متقاطع (Crossflow): هوا به صورت افقی وارد برج شده و با جریان عمودی آب برخورد میکند. این مدل ارتفاع کمتری دارد و سرویس و نگهداری آن سادهتر است.
برای کسب اطلاعات بیشتر در خصوص تمامی سوالات خود، میتوانید از طریق شمارههای 77629805-021 – 77629806-021باما در تماس باشید و مشاورههای لازم را دریافت کنید!
جدول مقایسه انواع مدلهای اصلی:
| نوع | راندمان | هزینه اولیه | نگهداری | کاربرد ایدهآل |
| مدار باز + Counterflow | بالا | متوسط | متوسط | صنایع عمومی، HVAC بزرگ |
| مدار باز + Crossflow | خوب | پایینتر | آسان | فضاهای محدود، نگهداری آسان |
| مدار بسته | خوب | بالا | کمتر | صنایع حساس، کیفیت آب مهم |
کاربردهای صنعتی برج خنک کننده
این سیستم در کنترل دما، افزایش راندمان و کاهش هزینهها نقش کلیدی دارد. از یک کارخانه فولاد گرفته تا یک مرکز داده مدرن، هر کجا حرارت اضافی تولید شود، سیستم خنک کاری برج وارد عمل میشود.

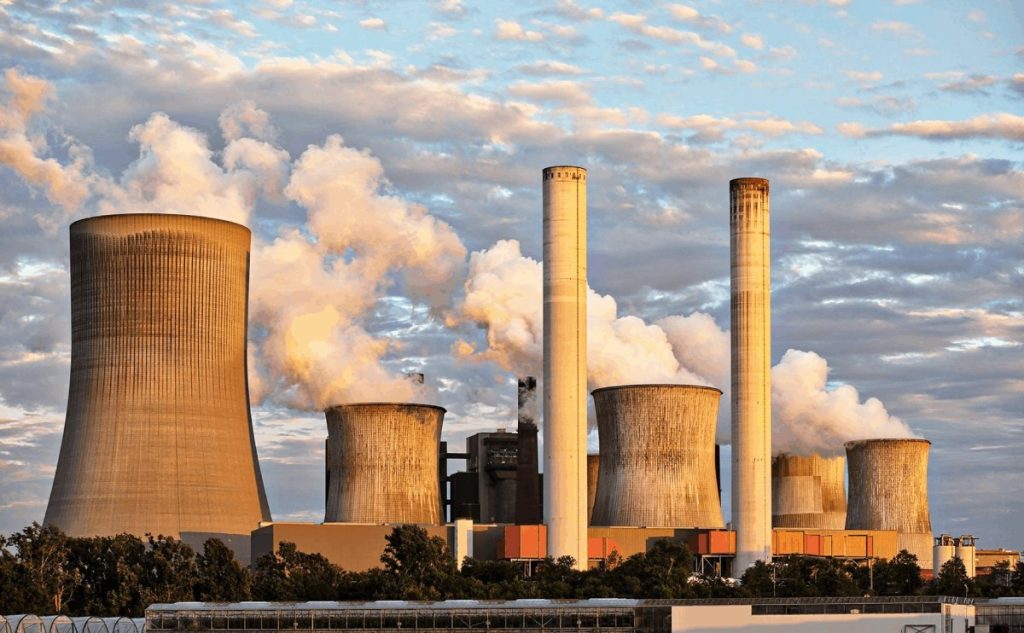

۱. نیروگاهها و تولید برق
در نیروگاههای حرارتی، برج خنک کننده آب کندانسور توربینها را خنک میکند. بدون آن، راندمان تولید برق به شدت افت میکند. در ایران که بسیاری از نیروگاهها از نوع گاز و بخار هستند، بهینهسازی برجها مستقیماً روی تولید برق و مصرف آب تأثیر دارد.
۲. صنایع پتروشیمی، پالایشگاه و نفت و گاز
فرآیندهای تقطیر، کرکینگ و خنککاری تجهیزات تحت فشار، حرارت بسیار بالایی تولید میکنند. برجهای خنککننده مدار باز یا بسته در این صنایع تقریباً همیشه جزو تجهیزات حیاتی هستند.
۳. کارخانههای فولاد، سیمان و فلزات
کورهها، نورد و فرآیندهای ذوب، نیاز به خنککاری مداوم دارند. اینجا معمولاً از برجهای با ظرفیت بالا و متریال مقاوم در برابر گرد و غبار و حرارت استفاده میشود.
۴. صنایع غذایی، لبنی و دارویی
در خطوط تولید، خنککاری سریع محصولات، نگهداری سردخانهها و خنک کردن تجهیزات (مثل چیلرهای آبخنک) از کاربردهای رایج است. در این حوزه، برج مدار بسته به دلیل حفظ کیفیت آب ترجیح داده میشود.
۵. مراکز داده (Data Centers) و ساختمانهای تجاری بزرگ
با رشد فناوری در ایران، دیتاسنترها به یکی از مصرفکنندگان عمده برجهای خنک کننده تبدیل شدهاند. اینجا راندمان انرژی و uptime بسیار حیاتی است و سیستمهای هیبریدی یا هوشمند بسیار کمککنندهاند.
۶. سردخانههای صنعتی و سیستمهای تهویه مطبوع (HVAC)
در پروژههای طراحی و ساخت سردخانه صنعتی که کندانسور چیلر آبخنک است، برج خنککننده بخش جداییناپذیر سیستم محسوب میشود. همینطور در بیمارستانها، هتلهای بزرگ، مراکز خرید و مجتمعهای اداری.
۷. سایر صنایع
- کارخانههای نساجی و رنگسازی
- صنایع خودروسازی و قطعهسازی
- معادن و فرآوری مواد معدنی
- تأسیسات تصفیه آب و فاضلاب
نکات مهم در نگهداری و افزایش عمر برج خنک کننده
برای حفظ عملکرد مطلوب و جلوگیری از توقف خطوط تولید، رعایت موارد زیر ضروری است:
- مدیریت سختی آب: آب ورودی به برج باید توسط سختیگیرهای رزینی یا مغناطیسی تصفیه شود تا از تشکیل رسوب روی پکینگها جلوگیری گردد.
- تزریق مواد آنتیاسکالانت و دیسپرسانت: جهت تزریق منظم مواد ضد جلبک و ضد رسوب.
- بازرسی دورهای نازلها و پکینگها: تمیزکاری و رسوبزدایی پکینگها حداقل سالی یکبار در فصول زیر بار.
- تنظیم نرخ زیرآب (Bleed-Down): تخلیه بخشی از آب غلیظشده مخزن برای کنترل املاح محلول (TDS).
سخن پایانی
تجربه سالها کار در پروژههای متنوع نشان داده که سرمایهگذاری هوشمند روی یکبرج خنک کننده با کیفیت، همراه با طراحی اصولی و سرویس دورهای، نه تنها هزینههای عملیاتی را به شکل چشمگیری کاهش میدهد، بلکه از توقفهای ناخواسته و تعمیرات پرهزینه هم جلوگیری میکند. بهینهسازی مصرف انرژی و پایداری محیط زیست اهمیت دو چندان دارد، انتخاب شریک فنی درست میتواند تفاوت یک سیستم معمولی با یک سیستم هوشمند و کمدردسر را رقم بزند. تیم متخصص هوشمند سرما با تکیه بر دانش فنی بهروز، تجهیزات باکیفیت و تجربه عملی در پروژههای صنعتی مختلف، آماده است تا بهترین راهکارها را متناسب با نیاز، بودجه و شرایط اقلیمی شما ارائه دهد. ما معتقدیم هر پروژهای با یک مشاوره درست، میتواند بهینهتر، اقتصادیتر و پایدارتر اجرا شود. منتظر شنیدن جزئیات پروژه شما هستیم.
