تأمین سرمایش پایدار و بهینهسازی مصرف انرژی، دو چالش حیاتی در مدیریت پروژههای تهویه مطبوع ساختمانهای بزرگ و چرخههای تولید صنعتی هستند. در میان تجهیزات مختلف برودتی، چیلر آب خنک به عنوان یکی از کارآمدترین و پربازدهترین سیستمهای تبرید تراکمی شناخته میشود که به دلیل ظرفیت بالای انتقال حرارت توسط آب، مصرف برق بسیار کمتری نسبت به مدلهای هوا خنک دارد. انتخاب یک سیستم سرمایش مرکزی اشتباه میتواند هزینههای جاری برق و نگهداری یک مجتمع یا کارخانه را تا چندین برابر افزایش دهد. در این مقاله جامع از هوشمند سرما، ساختار مکانیزم عملکرد، قطعات اصلی، تفاوتهای کلیدی چیلرهای آبی و هوایی و همچنین نکات فنی خرید این دستگاه را بررسی میکنیم تا کارفرمایان و مهندسان مشاور بتوانند اقتصادیترین تصمیم را برای پروژههای خود اتخاذ کنند.

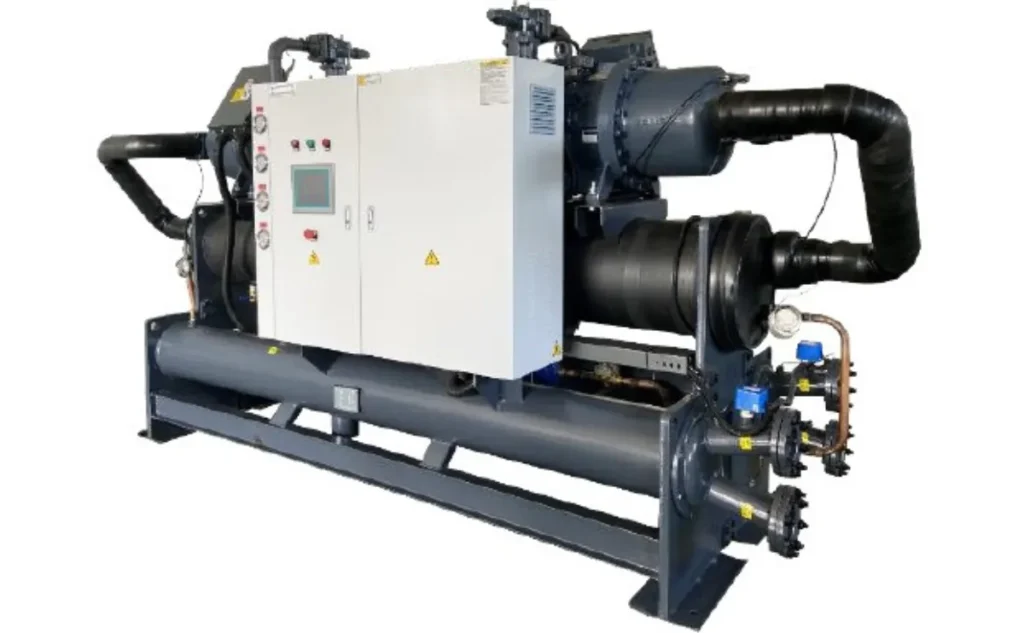

چیلر آب خنک چیست؟ و چگونه کار میکند ؟
چیلر آب خنک یک سیستم سرمایشی مرکزی است که با استفاده از سیکل تبرید تراکمی و یک مبرد، گرما را از سیال فرآیندی جذب کرده و آن را از طریق کندانسور آبی و برج خنککننده به اتمسفر دفع میکند. مکانیزم عملکرد این دستگاه بر پایه چهار مرحله اصلی در جریان است. ابتدا گاز مبرد توسط کمپرسور فشرده شده و با فشار و دمای بالا وارد کندانسور آبی میشود. در کندانسور، حرارت مبرد به آب جاری انتقال یافته و مبرد تقطیر (مایع) میشود؛ این آب گرم شده نیز برای خنکسازی به سمت برج خنککننده (Cooling Tower) پمپ میگردد. در مرحله بعد، مبرد مایع با عبور از شیر انبساط افت فشار شدیدی را تجربه کرده و وارد اواپراتور پوسته و لوله (Shell and Tube) میشود تا با جذب گرمای آبِ مدارِ ساختمان یا خط تولید، فرآیند سرمایش پایدار را تکمیل کند و مجدداً به صورت گاز به کمپرسور بازگردد.
انواع چیلر آب خنک
چیلرهای آب خنک صنعتی بر اساس ماهیت محرک چرخه تبرید به دو دسته کلی چیلرهای تراکمی (وابسته به انرژی الکتریکی کمپرسور) و چیلرهای جذبی (وابسته به انرژی حرارتی و بخار صنعتی) تقسیم میشوند. که در ادامه برای شما هر دو نوع را بررسی کردهایم :

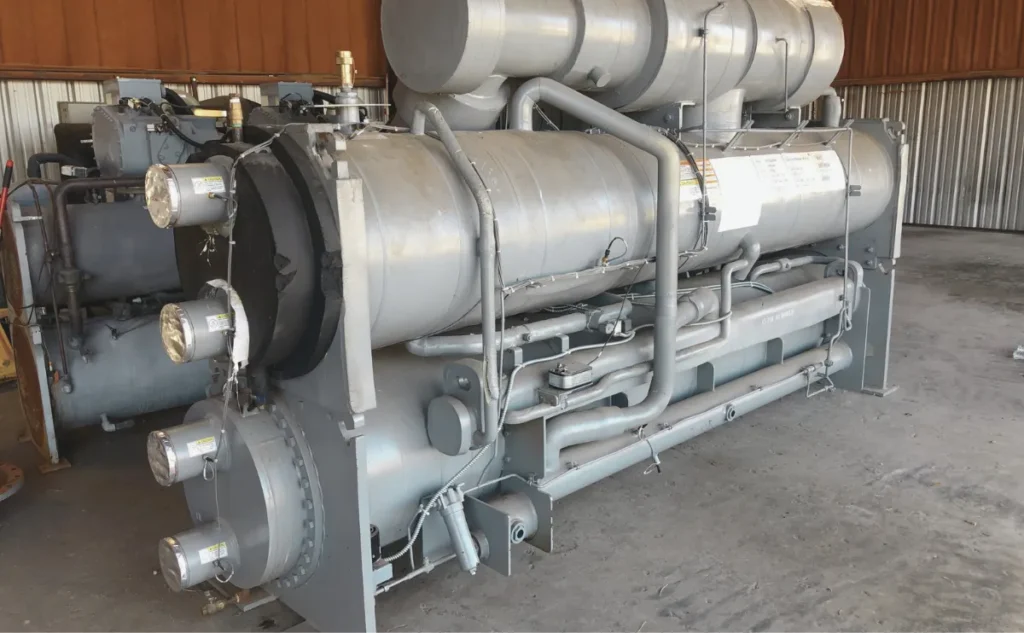

۱. چیلر تراکمی آب خنک
این مدلها که بیشترین سهم بازار را به خود اختصاص دادهاند، از موتورهای الکتریکی و کمپرسورهای اسکرال (Scroll)، اسکرو (Screw) یا سانتریفیوژ برای متراکم کردن مبرد استفاده میکنند. انتخاب نوع کمپرسور کاملاً به ظرفیت تن تبرید پروژه بستگی دارد؛ به طوری که در ظرفیتهای میانرده از مدلهای اسکرال و در پروژههای سنگین صنعتی از مدلهای اسکرو و گریز از مرکز استفاده میشود.
۲. چیلر جذبی آب خنک (Absorption Chiller)
در چیلرهای جذبی، کمپرسور مکانیکی کاملاً حذف شده و یک ژنراتور حرارتی به همراه زوج مبرد-جاذب (مانند آب و لیتیم بروماید) وظیفه گردش سیکل را بر عهده دارد. این سیستمها برای کارخانهها یا نیروگاههایی که دارای حجم زیادی از انرژی حرارتی اتلافی، آب گرم مازاد یا بخار داغ صنعتی هستند، ایدهآلترین گزینه برای تولید سرمایش رایگان محسوب میشوند.
مزایای چیلر آب خنک
بارزترین مزایای چیلر آب خنک شامل راندمان ترمودینامیکی فوقالعاده بالا (COP بالاتر)، مصرف برق کمتر، طول عمر بیشتر قطعات به دلیل کارکرد در فشار پایینتر و امکان نصب در موتورخانههای داخلی است. یکی از مزایای مهم این سیستمها، امکان ارتباط با سیستمهای هوشمند کنترلی است که به کمک خدماتی نظیر هوشمندسازی سردخانه و مانیتورینگ میتوان عملکرد چیلر را بهینه و نظارتپذیر کرد. استفاده از چیلر آب خنک مزایای بیشماری دارد که آن را به یکی از بهترین گزینههای سرمایشی برای پروژههای بزرگ تبدیل کرده است:
- کاهش تصاعدی مصرف برق: به دلیل بالاتر بودن ضریب انتقال حرارت جابجایی آب نسبت به هوا، کندانسورهای آبی در دمای پایینتری تقطیر را انجام میدهند که این امر بار مصرفی کمپرسور را تا ۳۰ درصد کاهش میدهد.
- ثبات عملکرد در اقلیمهای خشک: این تجهیزات بهترین راندمان را در مناطق گرم و خشک دارند، چرا که عملکرد برج خنککننده وابستگی مستقیم به دمای مرطوب (Wet\ Bulb) محیط دارد.
- کنترل آلودگی صوتی و نویز: برعکس چیلرهای هوایی که به فنهای فوقالعاده بزرگ و پرصدا در پشتبام نیاز دارند، چیلر آبی کاملاً درون موتورخانه نصب شده و عایقسازی صوتی آن بسیار سادهتر است.
- اتصال به سیستمهای مدیریت ساختمان (BMS): این دستگاهها سازگاری کاملی با مانیتورینگ هوشمند دارند و با مجهز شدن به شیرهای انبساط الکترونیکی، بار برودتی را ثانیه به ثانیه با نیاز سازه تطبیق میدهند.
۷ کاربرد مهم چیلر آب خنک
چیلرهای آب خنک به دلیل توانایی تولید تناژهای سنگین برودتی، بالاترین سازگاری را با مجتمعهای بزرگ مسکونی-تجاری، دیتاسنترها، اتاقهای عمل بیمارستانی و طراحی و ساخت سردخانههای صنعتی دارند. این تجهیزات به دلیل پایداری در عملکرد و ضریب انتقال حرارت فوقالعاده آب، در پروژههای کلان نقش زیرساختی ایفا میکنند. کاربردهای اصلی این سیستمها به شرح زیر بسط مییابد:
۱. ساختمانهای تجاری، برجهای اداری و پاساژها
تأمین سرمایش زونهای متعدد و متغیر در مجتمعهای تجاری بزرگ، نیازمند یک سیستم مرکزی قدرتمند است. چیلر تراکمی آب خنک با توان سرمایشی بالا و پایدار، آب چیلد (سرد) را به دهها دستگاه هواساز و فنکویل در طبقات مختلف هدایت میکند تا جریان هوای مطبوع و یکنواختی را در پاساژها و آسمانخراشها ایجاد کند.
۲. هتلها و مراکز اقامتی بزرگ
در هتلها، آرامش مسافران و کنترل هزینههای انرژی در اولویت است. چیلرهای آبی به دلیل نصب درون موتورخانههای عایق، آلودگی صوتی و ارتعاشات را در اتاقها به صفر میرسانند و با تکیه بر سیستمهای مدیریت هوشمند، بار برودتی را دقیقاً متناسب با تعداد اتاقهای فعال تنظیم کرده و مصرف برق را به حداقل میرسانند.
۳. کارخانهها، صنایع سنگین و ماشینآلات
در فرآیندهای صنعتی نظیر قالبگیری چرخشی و تزریق پلاستیک، خنکسازی سریع و دقیق قالبها مستقیماً بر کیفیت محصول نهایی اثر دارد. چیلرهای آب خنک صنعتی با جذب حرارت بالای سیالات فرآیندی و هیدرولیکی، مانع از تغییر شکل قطعات شده و راندمان کاری ماشینآلات سنگین را حفظ میکنند.
۴. بیمارستانها، کلینیکها و مراکز درمانی
حفظ شرایط محیطی استریل و دمای ثابت در بخشهای حساسی مانند اتاق عمل، آزمایشگاهها و اتاقهای بستری، با سلامت بیماران در ارتباط است. ثبات عملکرد چیلر آبی و عدم نوسان دمایی آن، این سیستم را به مطمئنترین گزینه برای اتصال به هواسازهای هایژنیک ($Hygienic\ AHU$) بیمارستانی تبدیل کرده است.
۵. دیتاسنترها و اتاقهای سرور کلان
سرورهای شبکه و تجهیزات مخابراتی به صورت شبانهروزی حجم عظیمی از انرژی حرارتی تولید میکنند که در صورت عدم دفع، منجر به سوختن قطعات یا اختلال در شبکه میشود. چیلرهای آب خنک با کارکرد مداوم و بدون وقفه (۲۴ ساعته)، سرمایش اضطراری و پایدار مورد نیاز این مراکز حساس را تضمین میکنند.
۶. برجهای مسکونی و مجتمعهای بزرگ
برای مجتمعهای مسکونی که امکان نصب صدها کولر گازی مجزا روی نما یا پشتبام آنها وجود ندارد، چیلر آبی یک راهکار مرکزی، کمصدا و دکوراتیو است. این سیستم آب سرد را از طریق لولهکشیهای پنهان به فنکویلهای داخلی هدایت کرده و فضای معماری ساختمان را کاملاً حفظ میکند.
۷. صنایع غذایی، لبنی و داروسازی
در زنجیره تولید و بستهبندی پاستوریزه، از فرآوری شیر گرفته تا کنترل دمای فرمولاسیونهای دارویی و واکسنها، هرگونه انحراف حرارتی موجب فساد محصولات میشود. چیلرهای آبی با کنترل میلیمتری دما در مبدلهای حرارتی، پایداری و کیفیت فرآیندهای شیمیایی و غذایی را تضمین میکنند.

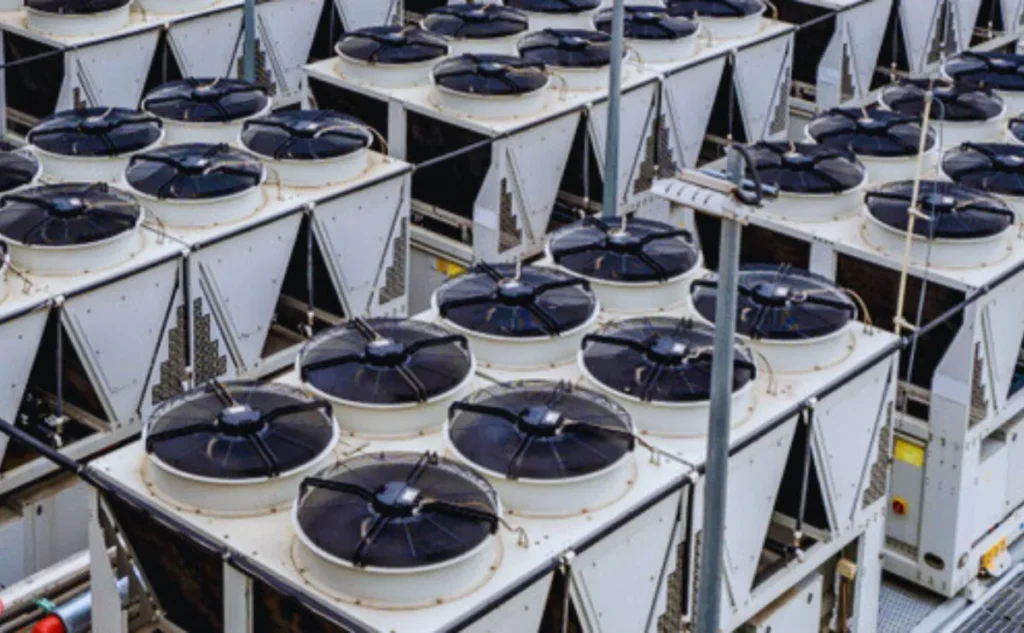

تفاوت چیلر آب خنک و هوا خنک
چیلر آب خنک راندمان بالاتر و قیمت اولیه کمتری دارد اما نیازمند مصرف آب و برج خنککننده است؛ در حالی که چیلر هوا خنک بدون نیاز به آب کار کرده ولی مصرف برق بالاتر و ابعاد بزرگتری دارد. به زبان سادهتر چیلرهای آب خنک از آب برای خنکسازی کندانسور استفاده میکنند و نیاز به برج خنککننده دارند. در حالی که چیلر هوا خنک، گرمای مبرد را با استفاده از جریان هوا دفع میکند و معمولاً فضای بیشتری اشغال میکند. اگر پروژه شما در محیطهای گرم و خشک یا در ابعاد بزرگ است، چیلر آب خنک بازدهی بسیار بالاتری دارد. اما چیلر هوا خنک مناسب پروژههای کوچکتر و فضاهایی است که امکان نصب برج خنککننده وجود ندارد. برای درک بهتر این دو سیستم، مشخصات آنها در جدول زیر تدوین شده است:
مؤلفه فنی و اقتصادی | چیلر تراکمی آب خنک | چیلر تراکمی هوا خنک |
ضریب عملکرد (COP) | بسیار بالا (بین ۴.۵ تا ۶) | متوسط (بین ۲.۸ تا ۳.۵) |
تجهیزات جانبی مدار | نیازمند برج خنککننده و پمپ کندانسور | مستقل (بدون نیاز به پمپ جانبی و برج) |
محل نصب دستگاه | داخل موتورخانه (حفاظت در برابر عوامل جوی) | فضای آزاد، پشتبام یا حیاط |
مصرف آب فرآیندی | دارد (به علت تبخیر در برج خنککننده) | صفر (بدون مصرف قطرهای آب) |
هزینه خرید اولیه چیلر | پایینتر (بدون احتساب هزینه برج) | بالاتر (به دلیل حجم زیاد کویلهای مسی و فنها) |
دستورالعمل نگهداری و سرویس دورهای چیلر آبی
نگهداری اصولی چیلر آب خنک شامل اسید شویی منظم کویلهای کندانسور جهت رفع رسوب، آنالیز کیفیت آب برج و پایش مداوم روغن و فشار مبرد کمپرسور است. بزرگترین دشمن چیلرهای آبی، رسوبگذاری املاح آب درون لولههای کندانسور است. لایههای رسوب به عنوان یک عایق حرارتی عمل کرده و مانع دفع گرما میشوند که این امر فشار دیسچارج کمپرسور را به شدت بالا میبرد. بنابراین، انجام سرویسهای سالانه و استفاده از سختیگیرهای رزینی یا مغناطیسی در مسیر آب برج خنککننده الزامی است. علاوه بر این، تکنسینها باید در بازههای منظم میزان اسیدیته آب، تراز بودن پمپهای سیرکولاسیون و کیفیت روغن کمپرسور را پایش کنند تا از خرابیهای ناگهانی در اوج بار تابستان جلوگیری شود. نگهداری منظم، مانع افت عملکرد و افزایش مصرف انرژی در طول زمان میشود.

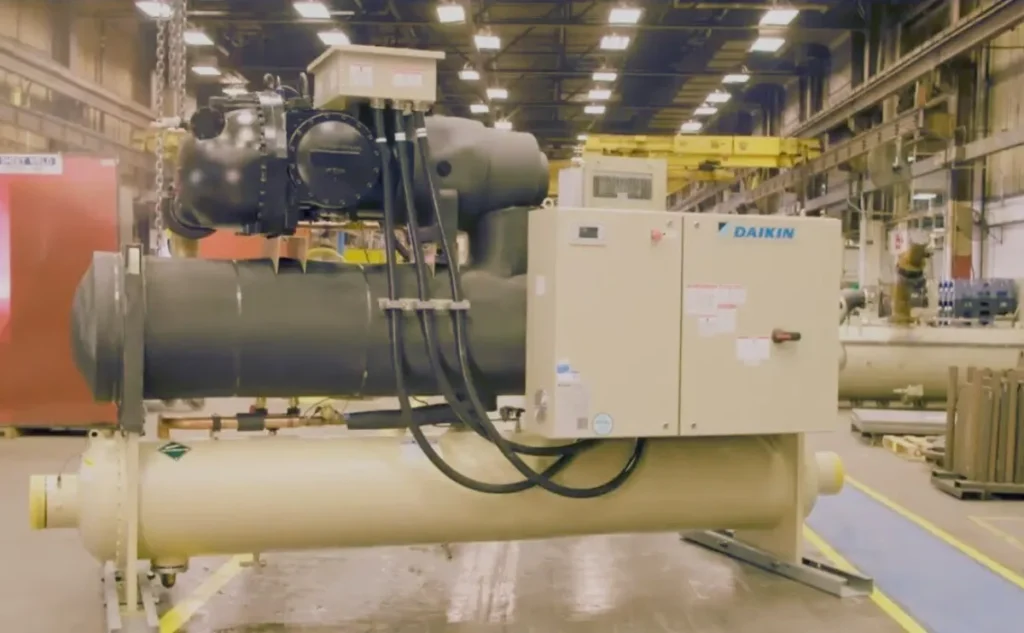

قیمت چیلر آب خنک صنعتی چقدر است؟
قیمت چیلر آب خنک صنعتی بر اساس ظرفیت برودتی، نوع و برند کمپرسور و متریال به کار رفته در مبدلها تعیین میشود و برای برآورد آن باید هزینههای جانبی مدار برج خنککننده را نیز لحاظ کرد. ارزشگذاری مالی این تجهیزات برودتی به فاکتورهای فنی متعددی بستگی دارد. نوع کمپرسور (اعم از اسکرال برای ظرفیتهای سبکتر یا اسکرو و سانتریفیوژ برای ظرفیتهای سنگین صنعتی)، گرید حفاظتی تابلو برق، اینورتردار بودن سیستم و نوسانات بازار قطعات وارداتی، مستقیماً بر بهای تمامشده دستگاه تأثیر میگذارند.علاوه بر خود دستگاه، ساختار پروژه نیازمند تجهیزات مکملی نظیر برج خنککننده، پمپهای سیرکولاسیون مدار کندانسور و سیستمهای سختیگیر آب است که همگی بخشی از بودجه نهایی اجرای پروژه را به خود اختصاص میدهند. برای بهینهسازی مخارج، گزینش چیلرهای مهندسی معکوس شده داخلی که از قطعات مکانیکی اصلی و گارانتیهای معتبر شرکتی بهره میبرند، توجیه اقتصادی بسیار بالاتری در بلندمدت نسبت به برندهای تماماً وارداتی دارد.
راهنمای انتخاب چیلر آب خنک برای پروژه ساختمانی
انتخاب چیلر آب خنک ساختمانی نیازمند محاسبه دقیق بارهای حرارتی سازه، ارزیابی منابع تأمین آب پایدار برای برج خنککننده و پیشبینی فضای فیزیکی مناسب در موتورخانه است. برای تضمین راندمان سیستم سرمایش مرکزی و جلوگیری از هدررفت انرژی در مجتمعهای مسکونی و اداری، توجه به شاخصهای کلیدی زیر پیش از سفارش دستگاه الزامی است:
- محاسبه دقیق بار برودتی: این محاسبات باید بر اساس متراژ مفید ساختمان، کاربری فضا، نوع عایقبندی جدارها، ضریب انتقال حرارت پنجرهها و شرایط اقلیمی منطقه انجام شود تا از خرید دستگاههای فوقسنگین یا ضعیف جلوگیری شود.
- پایداری منابع تأمین آب: از آنجا که کندانسور این چیلرها برای دفع حرارت به تبخیر آب در برج خنککننده وابسته است، ارزیابی میزان دبی و کیفیت آب منطقه جهت جلوگیری از رسوبگذاری شدید، اهمیت حیاتی دارد.
- زیرساخت فیزیکی موتورخانه: برخلاف مدلهای هوایی، چیلر آبی باید در فضای سرپوشیده نصب شود؛ بنابراین وجود فضای کافی برای تعمیر و نگهداری، دسترسی به خطوط پمپاژ و قابلیت تحمل وزن فونداسیون باید در نقشه معماری بررسی شود.
- انشعابات و دیماند برق: راهاندازی کمپرسورهای چیلرهای صنعتی مستلزم وجود زیرساخت برق سهفاز با آمپراژ کافی است که باید پیش از خرید، تأییدیههای آن از مراجع مربوطه اخذ شده باشد.
- خدمات پس از فروش و تامین قطعات: انتخاب برندی که زنجیره تأمین قطعات یدکی (مانند مبرد، روغن کمپرسور و واشرهای مبدل) و تکنسینهای متخصص آن در دسترس باشند، بقای سیستم سرمایشی ساختمان را تضمین میکند.
جمعبندی
چیلر آب خنک اقتصادیترین و پایدارترین راهکار سرمایش مرکزی برای پروژههای با مقیاس بزرگ است که مشروط به اجرای سیستم سختیگیر آب، بالاترین راندمان برودتی را ارائه میدهد. مهندسی چیلرهای آبی نیازمند محاسبات دقیق بار برودتی ساختمان (ASHRAE) و شناخت دقیق شرایط اقلیمی است تا دستگاه در شرایط پیک بار دچار افت ظرفیت نشود. دپارتمان تهویه مطبوع و سیستمهای صنعتی هوشمند سرما با بهرهگیری از نرمافزارهای پیشرفته محاسباتی، آماده ارائه خدمات کامل از جمله برآورد ظرفیت، طراحی نقشه موتورخانه و ساخت چیلرهای آب خنک سفارشی با بالاترین استانداردهای صنعتی است. جهت دریافت کاتالوگ فنی و مشاوره رایگان با مهندسان مشاور ما تماس حاصل فرمایید. برای انتخاب دقیق، مهندسیشده و مطابق با نیاز پروژهتان، همین حالا با مشاوران شرکت هوشمند سرما تماس بگیرید و از خدمات مشاوره تخصصی ما برای خرید چیلر آب خنک بهرهمند شوید.
